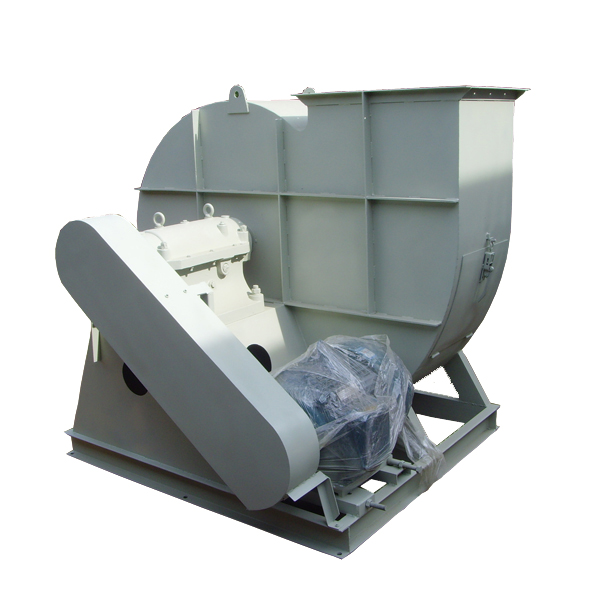

4-75型離心風機介紹：
1.用途 4-75型離心風機適用于高層建筑和一般工礦廠房的通風換氣。排送的氣體溫度不超過80℃，含塵濃度小于150mg/m³
2.性能與選擇 4-75型離心風機輸送介質為空氣或其它無腐蝕性、不含粘性物質的氣體，風機代號本系列風機為單吸入式。
3.外形 風機傳動方式為E式，皮帶為V型皮帶。 每種風機可制成逆旋轉或順旋轉兩種形式。從電動機一端正視，葉輪按順時針方向旋轉，稱為順旋轉風機，以“順”表示；如葉輪按逆時針方向旋轉，稱為逆旋轉風機，以“逆”表示。 風機的出口角度以機殼的出口位置表示：“順”、 “逆”均可制成0°、90°、180°三種標準角度。
4-75型離心風機性能與選用件表
|
轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
周邊噪聲 /dB(A) |
電動機型號 |
電動機功率 /KW |
|
4-75-11№7.5E | |||||
|
2025 |
3595 3538 3431 3293 3073 2887 2604 |
24156 26155 28166 30189 32000 34224 36222 |
91.4 91.0 90.2 87.5 88.3 86.7 87.5 |
Y225M-4 |
55 |
|
1875 |
3082 3034 2942 2823 2634 2475 2232 |
22367 24217 26079 27953 29815 31689 33539 |
89.7 89.3 88.5 85.8 86.6 85.0 85.8 |
Y225S-4 |
37 |
|
1650 |
2387 2349 2278 2186 2040 1917 1729 |
19683 21311 22950 24599 26237 27886 29514 |
86.9 86.5 85.7 82.7 83.8 82.2 83.0 |
Y180L-4 |
22 |
|
1575 |
2175 2141 2076 1992 1859 1746 1575 |
18788 20343 21907 23480 25045 26618 28173 |
85.9 85.5 84.7 82.0 82.8 81.2 82.0 |
Y180L-4 |
22 |
